过电压保护设备

ZK-YXQ一次消谐器

添加时间:2021-04-01   浏览次数:757

一、产品概述

ZK-YXQ系列6~35kV电压互感器中性点用非线性电阻消谐阻尼器(简称一次消谐器),是安装在6~35kV电压互感器(以下简称压变或PT)一次绕组Y。接线中性点与地之间的一种非线性电阻消谐阻尼器件。消谐器采用电气性能优异、超细颗粒的SiC为基材,经大吨位的压机压制成高密度的长方形或圆饼状的坯体,在还原气氛下,经上千度的高温烧结而成。裸露的电阻器表面结构经特殊处理,能经受日晒雨淋,可直接用于户内外。它的体积小、重量轻、散热快、强度高、便于安装,很受用户青睐。

该产品完全符合现行电力部标准DL/T620-1997《交流电气装置的过电压保护和绝缘配合》第4.1.5条中的规定,可以起到良好的限制电压互感器铁磁谐振的效果。

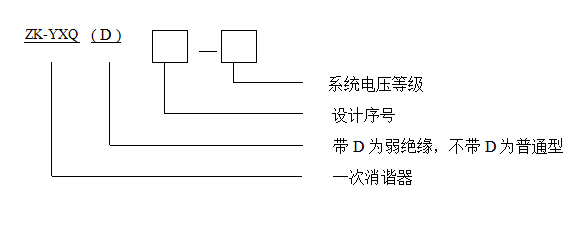

二、型号说明

1、电压等级:6kV、10kV、20kV、35kV四种;

2、设计序号:消谐器分为YXQⅠ(方形)、YXQⅡ和YXQⅢ(圆柱形)型,YXQⅠ、YXQⅡ型消谐器分为10kV和35kV两种,其中10kV消谐器也可用于6kV系统;YXQⅢ型消谐器分为6kV、10kV、20kV和35kV四种。如:YXQ (D)Ⅱ-10 为6kV 、10kV系统通用、弱绝缘、圆柱形一次消谐器;YXQ (D)Ⅰ-10 为6kV 、10kV系统通用、弱绝缘、方形一次消谐器。

注:YXQⅠ型中10KV超小型不能带D参数。

三、使用条件

1、ZK-YXQⅠ适用于户外,ZK-YXQⅡ、ZK-YXQⅢ适用于户内,环境温度-40℃~+60℃;

2、额定频率:48Hz~62Hz;

3、海拔高度不大于3000m,地震裂度8度及以下地区;

4、大气中无严重污秽及浸蚀性介质的场所;

5、串接于交流6~35kV非有效接地系统PT一次绕阻中性点与地之间, 在一个系统中接有多台电压互感器时,在每台互感器的三相高压绕阻中性点装一台消谐器, 才能有效地限制弧光接地过电压和消除铁磁谐 振。

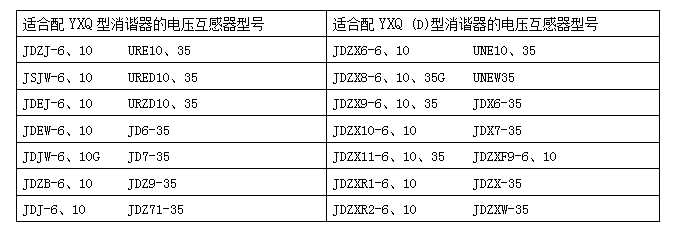

四、ZK-YXQ系列消谐器建议选配型号表
